1.9电容器的应用

电容的应用在当今技术中，电容对于电路性能和安全至关重要。本指南探讨了电容在电路中的关键作用，用于执行诸如平滑、滤波和降噪等任务。它涵盖了如何根据电容、电压和温度选择电容，以及它们在滤波器、去耦和能量存储中的应用。

电容有什么用途？

电容是一种被动元件，它以电荷的形式储存能量。电容根据电路操作进行充电和放电。它主要用于电子和电气电路中，以执行不同的任务，如平滑、滤波、旁路、降噪、感测能力等。

一种应用需要一种类型的电容，而另一种应用则需要另一种类型的电容。即，并非所有应用都使用同一种类型的电容。首先，我们需要选择适用于特定应用的电容类型。选择电容类型取决于一些因素。以下是影响选择特定应用中电容类型的因素：

电容值范围：每种类型的电容都有特定的电容值。根据应用需求，我们需要选择所需的电容值范围。

工作电压：某些类型的电容具有较低的工作电压，而另一些类型的电容则具有较高的工作电压。根据应用需求，我们需要选择合适的电容电压。

极性：钽电容和电解电容是极化的，它们只能在单方向的电压下工作。因此，在选择电容时，极性是一个重要的因素。

容差：在振荡器和滤波器等应用中，电容值至关重要，需要选择容差较小的电容。然而，在耦合和去耦等应用中，电容值并不那么关键。

温度系数：某些类型的电容的电容值会随温度变化，而像银云母电容、陶瓷电容等在温度变化时则较为稳定。因此，根据应用需求，可以选择合适的电容。

漏电流：某些应用需要高绝缘水平，而在另一些应用中则并非必要。电解电容的漏电性能较差。在选择应用中的电容时，漏电流也是一个需要考虑的因素。

成本：成本是所有应用的基本驱动因素。因为每个人都希望以低成本获得高性能。如今，高性能的电容在表面贴装封装中已可低成本获得。

以下是电容的一些应用。

滤波应用中的电容

电容被用作频率选择性滤波器的主要元件。所有滤波器设计都用于高性能和基于频率的应用，通过选择合适的元件和所需的品质来实现。以下是一些滤波器拓扑结构。

• 高通滤波器（HPF）
• 低通滤波器（LPF）
• 带通滤波器（BPF）
• 带阻滤波器（BSF）
• 陷波滤波器（NF）
• 全通滤波器（ALF）
• 均衡滤波器（EF）

去耦/旁路电容

在数字电子中，去耦电容用于保护微芯片免受电源信号上的电气噪声的影响。去耦电容的主要作用是减少电路中的噪声。这些电容被放置在电路中非常靠近微芯片的位置，以去除周围环境的噪声。这些电容还为集成电路提供额外的能量，并去除对逻辑信号的干扰。

耦合或直流阻断电容

在需要分离交流信号和直流信号的应用中，使用耦合或直流阻断电容。这些类型的电容只允许交流信号通过，而阻断直流信号。在这里，电容的电容值不会影响耦合应用。但如果电容的阻抗值较高，这些电容在应用中的性能会更好。这些电容的主要用途是阻断信号中的直流电流。这些类型的电容用于将一个电子电路的交流信号耦合到另一个电路。

缓冲电容

在驱动高电感负载的电路中使用缓冲电容。在变压器和电机等高电感电路中，存储的能量会突然释放。由于这种效应，电路中的其他元件可能会损坏，而且这些电路中会产生较大的功率尖峰。为了避免这些问题，我们在电路中的高电感元件上并联电容。通过这个过程，电容避免了电压尖峰，并且为电路提供了保护。

低功耗电路也使用这些缓冲电容来避免由不希望的射频（RF）干扰产生的电压尖峰，这些干扰会影响电路的操作。这些缓冲电容还与高压电路中的中断元件并联使用，通过在这些元件之间产生均匀的电压分布，避免因电路断路器问题而产生的问题。

脉冲功率电容

通常，电容是一种小型能量存储元件。在需要在短时间内提供大量能量的应用中，使用大型电容和电容组。电容组为粒子加速器、脉冲激光器、雷达、脉冲发生器、聚变研究和轨道炮等应用存储大量能量。脉冲功率电容的一个常见应用是在一次性相机的闪光灯中，它迅速充电并通过闪光灯快速放电。

谐振或调谐电路应用

在设计滤波器时，我们使用电容、电阻器和电感器。在这种设计中，使用某些元件组合来放大谐振频率信号。在这里，低功率信号在谐振频率下被放大为高功率信号，作为调谐滤波器或振荡器。但在设计谐振频率电路时，我们非常小心元件组合，因为某些组合可能会损坏操作并迅速失败。

电容式感测应用

电容式感测是一种检测电容值变化、极板间距离变化、电介质变化和电容极板面积变化的技术。电容式感测是一种最近在先进消费电子电路中使用的技术。尽管电容式传感器被用于不同的应用，如位置、液体水平、湿度、加速度和制造质量控制等。

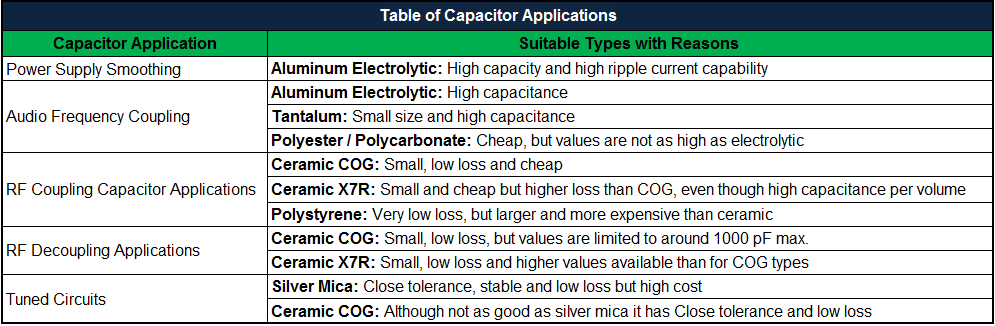

电容应用表

为了便于理解，以表格形式列出了电容及其用途和应用。

电容安全

我们需要对电容采取一些安全预防措施。电容是储能装置，存储的电能从少量到大量不等。由于这种高能量，即使电源断开，我们仍能观察到电荷的存在。有时，这些高能量电容可能会损坏电路元件。避免这些问题的一个好方法是在电路中使用之前先对电容进行放电。

如果对极性电解电容施加反向电压，这些电容可能会在电路操作中失效。即使在高电压和高功率应用中使用，电介质材料的破裂也会导致电容失效。
